熱電廠--真空泵冷卻
編號: 熱電廠--真空泵冷卻
項目概況：
江蘇某華能熱點電廠四臺６０萬千瓦燃煤發電機組，一期4臺真空泵，兩臺高壓泵、兩臺低壓泵。
真空泵廠家：納西姆工業（中國） 型號：TC-11
序 號
名稱
數據
單位
備注1
凝汽器最低運行背壓下
抽吸壓力4.4kPa(a)
2凝汽器最低運行背壓下
2泵并列運行出力104kg/h
抽出的干空氣量3
2泵并列運行極限抽吸背壓3.3kPa(a)
對應真空泵組冷卻水溫15℃4
2泵并列運行極限抽吸能力88kg/h
對應極限抽吸壓力
5真空泵轉速590r/min
6噪音(離設備1米處)≦85dB(A)應小于等于85
7熱交換冷卻水量60,000.00kg/h單泵
8熱交換器面積/形式28/管式m2單泵
9真空泵工作水量14,400.00kg/h單泵
10啟動抽真空時間（4泵運行）16.23min
水環式真空泵自帶的降溫系統采用的是開式水循環，夏天在35℃以上，降溫效果不明顯，真空泵的真空度不太理想。根據實地測量的數據，江蘇地區11月份，真空泵工作液的進出口溫度為39℃/42℃數據判斷，工作液在夏天的溫度至少增加3℃左右，即進口溫度達到近42℃，這個溫度點快超過了飽和水的氣化溫度點，此時真空泵的使用工況很差，直接影響電廠的經濟效益。
水環式真空泵出廠時測試工況為，工作液的溫度為20℃，因此，真空泵的運行工況在工作液為20℃左右時，運行好。
制冷量選擇
張家港沙洲電力有限公司#1、#2機組各有四臺真空泵，運行狀況為兩運兩備，單臺真空泵工作水流量約為14.4立米/小時。
按照上述條件，溫差取值8℃，單臺真空泵需要的制冷量為：
Q=14.4立米/h×8℃=115260kCal/h=134kW
= 4 \* GB3 \* MERGEFORMAT④兩臺真空泵同時運行，需要的總制冷量即為268kW。
機組選型
配備一臺一體式水冷螺桿機組，放大20%的余量制冷量選取330KW（HZS-3300WDYT）， 采用380V/50Hz電制，電動功率為74kW。此機組自2014年6月投產以來，降溫速度快，經電廠內漲價分析數據，采用一體式水冷螺桿機組后煤的每千瓦電量可節約1g煤。

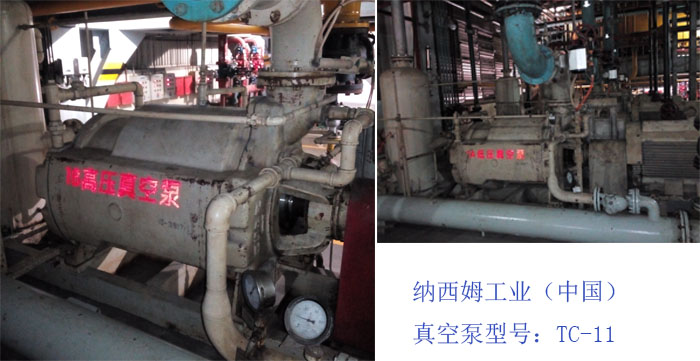

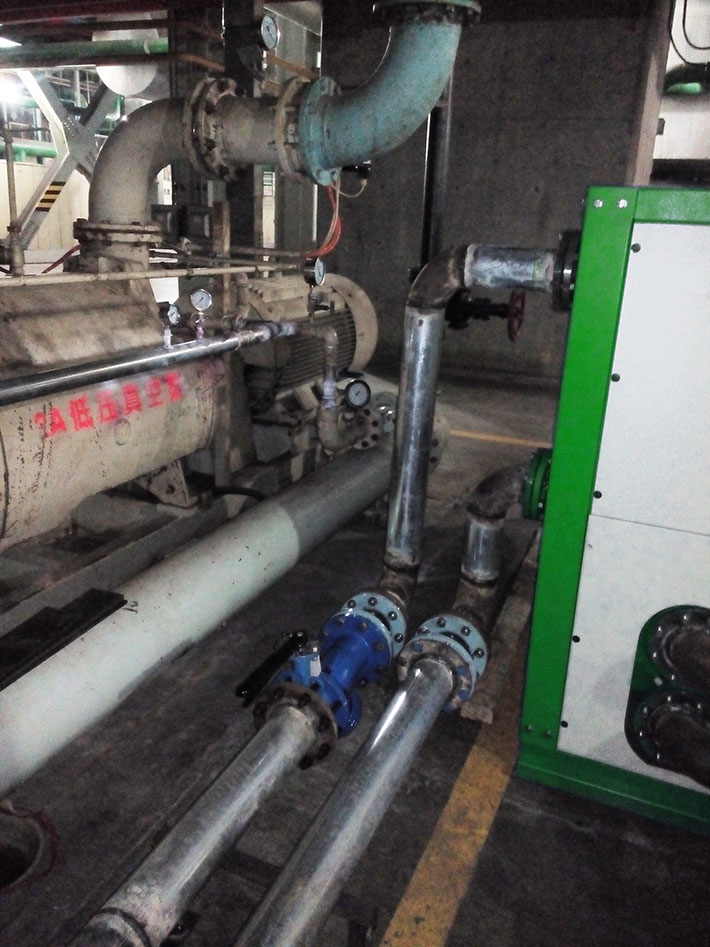

現場照片：
江蘇某華能熱點電廠四臺６０萬千瓦燃煤發電機組，一期4臺真空泵，兩臺高壓泵、兩臺低壓泵。
真空泵廠家：納西姆工業（中國） 型號：TC-11
序 號
名稱
數據
單位
備注1
凝汽器最低運行背壓下
抽吸壓力4.4kPa(a)
2凝汽器最低運行背壓下
2泵并列運行出力104kg/h
抽出的干空氣量3
2泵并列運行極限抽吸背壓3.3kPa(a)
對應真空泵組冷卻水溫15℃4
2泵并列運行極限抽吸能力88kg/h
對應極限抽吸壓力
5真空泵轉速590r/min
6噪音(離設備1米處)≦85dB(A)應小于等于85
7熱交換冷卻水量60,000.00kg/h單泵
8熱交換器面積/形式28/管式m2單泵
9真空泵工作水量14,400.00kg/h單泵
10啟動抽真空時間（4泵運行）16.23min
水環式真空泵自帶的降溫系統采用的是開式水循環，夏天在35℃以上，降溫效果不明顯，真空泵的真空度不太理想。根據實地測量的數據，江蘇地區11月份，真空泵工作液的進出口溫度為39℃/42℃數據判斷，工作液在夏天的溫度至少增加3℃左右，即進口溫度達到近42℃，這個溫度點快超過了飽和水的氣化溫度點，此時真空泵的使用工況很差，直接影響電廠的經濟效益。
水環式真空泵出廠時測試工況為，工作液的溫度為20℃，因此，真空泵的運行工況在工作液為20℃左右時，運行好。
制冷量選擇
張家港沙洲電力有限公司#1、#2機組各有四臺真空泵，運行狀況為兩運兩備，單臺真空泵工作水流量約為14.4立米/小時。
按照上述條件，溫差取值8℃，單臺真空泵需要的制冷量為：
Q=14.4立米/h×8℃=115260kCal/h=134kW
= 4 \* GB3 \* MERGEFORMAT④兩臺真空泵同時運行，需要的總制冷量即為268kW。
機組選型
配備一臺一體式水冷螺桿機組，放大20%的余量制冷量選取330KW（HZS-3300WDYT）， 采用380V/50Hz電制，電動功率為74kW。此機組自2014年6月投產以來，降溫速度快，經電廠內漲價分析數據，采用一體式水冷螺桿機組后煤的每千瓦電量可節約1g煤。
現場照片：
